Beschreibung

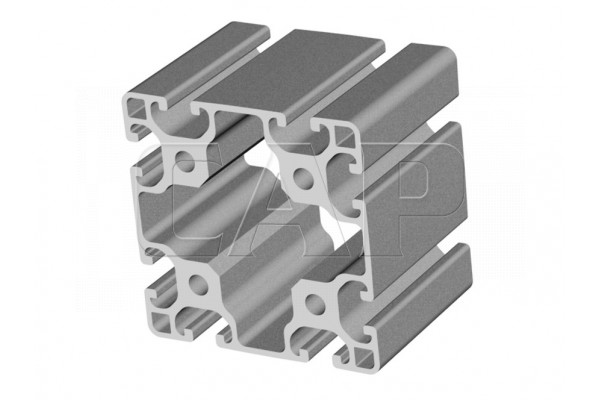

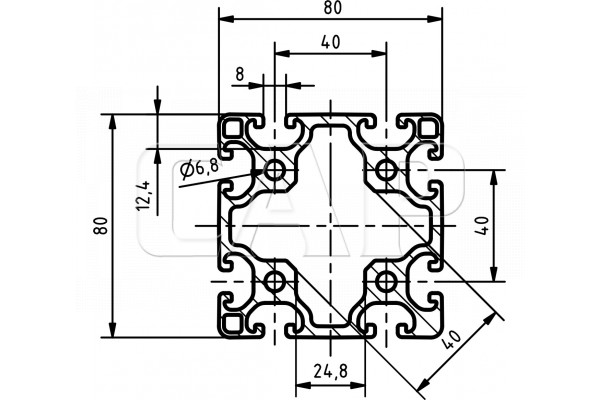

Profil, das für allgemeine Anwendungen geeignet ist. Die Längsnuten an allen vier Seiten sorgen für universellen Einsatz sämtlicher Nutensteine der Baureihe 8.

Material: AlMgSi0.5 F25 natur eloxiert
Gewicht: 5,06 kg/m
Profilfläche: 19,75 cm²
Längentoleranz: +30 /+35mm
Stangenlänge: 6 Meter

Bearbeitungskosten:
Schnitt (TYP C)

Haben Sie Fragen zum Artikel? Schreiben Sie uns!

Mengenrabatte

Durchbiegung

Hinweis: Diese Berechnung ist ohne Gewähr. Die Berechnungsergebnisse sind völlig freibleibend - CAP übernimmt keinerlei Haftung für die Richtigigkeit eines Ergebnisses bzw. für irgendwelche Folgen aus den Berechnungsergebnissen. Eingaben: F = Belastung: N l = Profillänge: mm I = Flächenträg- heitsmoment: 134,06 cm4 (hochkant) 134,06 cm4 (waagrecht) Gegeben: E = Elastizitätsmodul: 70.000 N/mm2 (Al)

Zubehör

	Abdeckkappe 8 80x80 Art.-Nr.: ART01549 · Prod.-Nr.: AK880X80			EUR 0,66 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Gewinde schneiden per Stk. Art.-Nr.: ART01822 · Prod.-Nr.: GWSCH			EUR 1,10 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Schnitt TYP C per Schnitt Art.-Nr.: ART01818 · Prod.-Nr.: TYPC			EUR 2,70 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Durchgangsbohrung ø7,5 mm per Stk. Art.-Nr.: ART01820 · Prod.-Nr.: DB7.5			EUR 1,35 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Stufenbohrung für Universalverbinder der Baureihen 5, 6, 8 per Stk. Art.-Nr.: ART01821 · Prod.-Nr.: SB			EUR 1,98 exkl. 20% USt. zzgl. Versand
	Fußplatte 8 80x80 M10 Art.-Nr.: ART01659 · Prod.-Nr.: FP880X80M10			EUR 7,91 exkl. 20% USt. zzgl. Versand
	Fußplatte 8 80x80 M12 Art.-Nr.: ART01660 · Prod.-Nr.: FP880X80M12			EUR 7,98 exkl. 20% USt. zzgl. Versand
	Fußplatte 8 80x80 M16 Art.-Nr.: ART01661 · Prod.-Nr.: FP880X80M16			EUR 8,65 exkl. 20% USt. zzgl. Versand
