Beschreibung

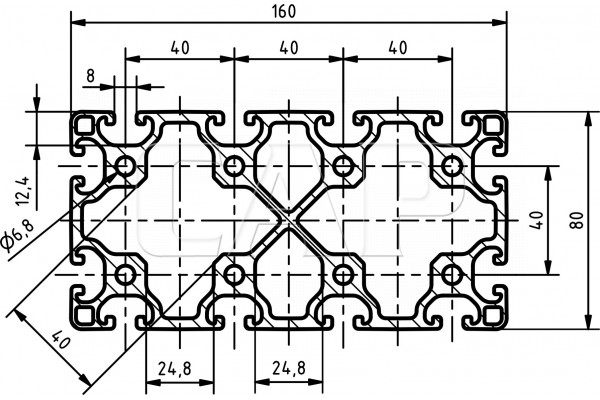

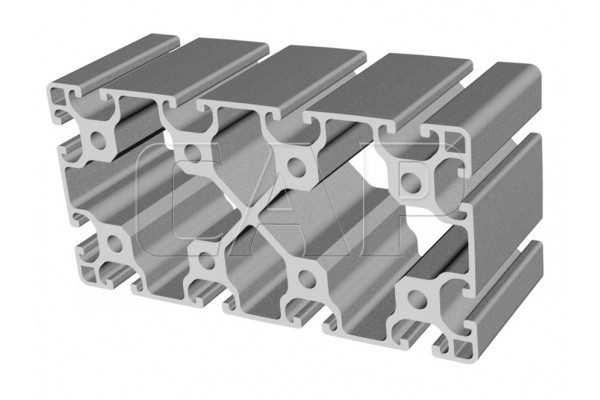

Universalprofil für normal belastete Konstruktionen. Längsnuten an allen vier Seiten für den Einsatz von Nutensteinen.
Mit den zentralen Hohlräumen ist das Profil als Träger mit mehreren integrierten Druckluftleitungen geeignet.

Material: AlMgSi0.5 F25 natur eloxiert
Gewicht: 9,67 kg/m
Profilfläche: 37,80 cm²
Längentoleranz: +30/+35 mm
Stangenlänge: 6 Meter

Bearbeitungskosten:
Schnitt (TYP D)

Haben Sie Fragen zum Artikel? Schreiben Sie uns!

Mengenrabatte

Durchbiegung

Hinweis: Diese Berechnung ist ohne Gewähr. Die Berechnungsergebnisse sind völlig freibleibend - CAP übernimmt keinerlei Haftung für die Richtigigkeit eines Ergebnisses bzw. für irgendwelche Folgen aus den Berechnungsergebnissen. Eingaben: F = Belastung: N l = Profillänge: mm I = Flächenträg- heitsmoment: 907,88 cm4 (hochkant) 267,07 cm4 (waagrecht) Gegeben: E = Elastizitätsmodul: 70.000 N/mm2 (Al)

Zubehör

	Abdeckkappe 8 160x80 Art.-Nr.: ART01555 · Prod.-Nr.: AK8160X80			EUR 1,35 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Gewinde schneiden per Stk. Art.-Nr.: ART01822 · Prod.-Nr.: GWSCH			EUR 1,10 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Schnitt TYP D per Schnitt Art.-Nr.: ART01819 · Prod.-Nr.: TYPD			EUR 6,10 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Durchgangsbohrung ø7,5 mm per Stk. Art.-Nr.: ART01820 · Prod.-Nr.: DB7.5			EUR 1,35 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Stufenbohrung für Universalverbinder der Baureihen 5, 6, 8 per Stk. Art.-Nr.: ART01821 · Prod.-Nr.: SB			EUR 1,98 exkl. 20% USt. zzgl. Versand
