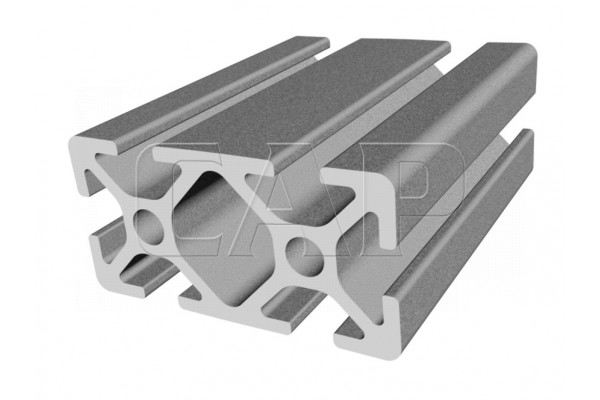

Profil 5 40x20
Profil 5 40x20
Art.-Nr. ART01745
lagernd
Einzelpreis: EUR 11,47 (Mengenrabatte möglich)
exkl. 20% USt., zzgl. Versand
m
Anmerkungen zur Bestellung:
 Drucken  weiterempfehlen  benachrichtigen

Beschreibung

Prod.-Nr.: P54020
EAN: 9009456002898
Gewicht: 0,872 kg

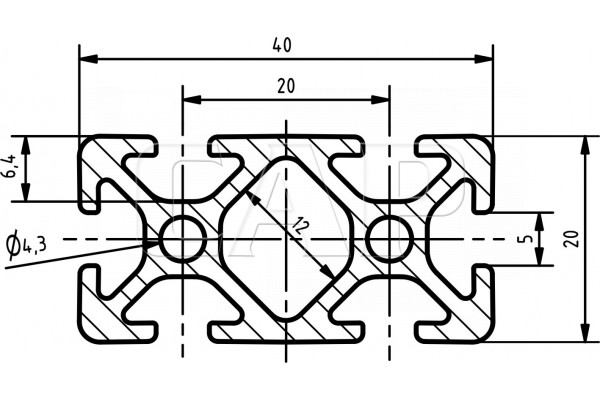

Die Profile 5 eignen sich für gewichtsoptimierte Konstruktionen aller Art. Durch die kleinen Außen-maße sind besonders bauraumoptimierte und kompakte Vorrichtungen, Abdeckungen und Handlingeinrichtungen möglich. Dabei bleibt die volle Funktionalität des Baukastens erhalten.

Material: AlMgSi0.5 F25 natur eloxiert
Gewicht: 0,89 kg/m
Profilfläche: 3,08 cm²
Längentoleranz: +30/+35 mm
Stangenlänge: 6 Meter

Bearbeitungskosten:
Schnitt (TYP A)

Haben Sie Fragen zum Artikel? Schreiben Sie uns!

Mengenrabatte

Bitte aktualisieren Sie Ihren Flash Player
6 m EUR 11,32 (-1.31%)
48 m EUR 11,05 (-3.66%)
96 m EUR 10,99 * (-4.18%)
* Der Preis errechnet sich aus einer Formel und wurde auf zwei Kommastellen gerundet.

Durchbiegung

Hinweis: Diese Berechnung ist ohne Gewähr. Die Berechnungsergebnisse sind völlig freibleibend - CAP übernimmt keinerlei Haftung für die Richtigigkeit eines Ergebnisses bzw. für irgendwelche Folgen aus den Berechnungsergebnissen.
Eingaben:
F = Belastung: N
l = Profillänge: mm
I = Flächenträg-
heitsmoment:

Gegeben:
E =
 Elastizitätsmodul: 70.000 N/mm2 (Al)
Belastungsfall 1
Belastungsfall 2
Belastungsfall 3
