Beschreibung

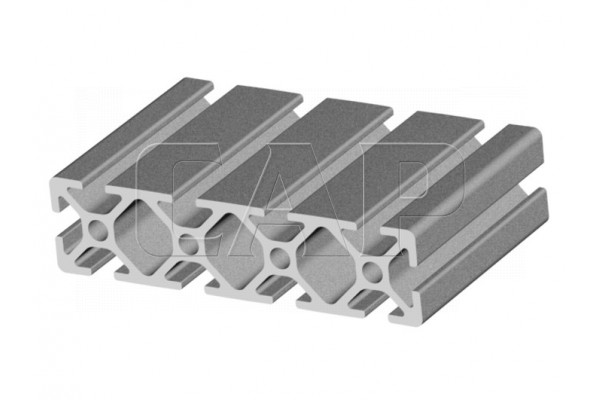

Die Profile 5 eignen sich für gewichtsoptimierte Konstruktionen aller Art. Durch die kleinen Außenmaße sind besonders bauraumoptimierte und kompakte Vorrichtungen, Abdeckungen und Handlingeinrichtungen möglich. Dabei bleibt die volle Funktionalität des Baukastens erhalten.

Material: AlMgSi0.5 F25 natur eloxiert
Gewicht: 1,67 kg/m
Profilfläche: 6,19 cm²
Längentoleranz: +30/+35 mm
Stangenlänge: 6 Meter

Bearbeitungskosten:
Schnitt (TYP B)

Haben Sie Fragen zum Artikel? Schreiben Sie uns!

Mengenrabatte

Durchbiegung

Hinweis: Diese Berechnung ist ohne Gewähr. Die Berechnungsergebnisse sind völlig freibleibend - CAP übernimmt keinerlei Haftung für die Richtigigkeit eines Ergebnisses bzw. für irgendwelche Folgen aus den Berechnungsergebnissen. Eingaben: F = Belastung: N l = Profillänge: mm I = Flächenträg- heitsmoment: 36,08 cm4 (hochkant) 2,72 cm4 (waagrecht) Gegeben: E = Elastizitätsmodul: 70.000 N/mm2 (Al)

Zubehör

	Abdeckkappe 5 80x20 Art.-Nr.: ART01757 · Prod.-Nr.: AK580x20			EUR 0,44 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Gewinde schneiden per Stk. Art.-Nr.: ART01822 · Prod.-Nr.: GWSCH			EUR 1,10 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Schnitt TYP B per Schnitt Art.-Nr.: ART01817 · Prod.-Nr.: TYPB			EUR 1,95 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Durchgangsbohrung ø7,5 mm per Stk. Art.-Nr.: ART01820 · Prod.-Nr.: DB7.5			EUR 1,35 exkl. 20% USt. zzgl. Versand
	Bearbeitungskosten: Stufenbohrung für Universalverbinder der Baureihen 5, 6, 8 per Stk. Art.-Nr.: ART01821 · Prod.-Nr.: SB			EUR 1,98 exkl. 20% USt. zzgl. Versand
